Что такое вырубная штанц-форма


  • Отзывы : 0
  • Просмотров: 5512
  • 0

Штанц-форма представляет собой вырубной штамп. Она необходима при изготовлении упаковочных коробок из картона или гофрокартона. Ее очертания полностью повторяют каждую деталь будущего изделия в разложенном виде. Оборудование состоит из многослойной фанеры толщиной 7-10 мм. В нее запрессованы стальные вырубные ножи разных конфигураций. Используется штанц форма для вырубки коробов сложной высечки из различных листовых материалов. Процесс штанцевания включает в себя следующие операции:

  • высечку;
  • рицевание;
  • перфорирование;
  • тиснение и бигование.

В зависимости от этого используют биговальные, режущие или перфорационные линейки. Такой инструмент принято называть штанцевальной оснасткой.

Современное оборудование выполняет автоматическое штанцевание, отделение высеченных заготовок, удаление отходов.

Ротационные штанц-формы

Штанцевальные формы данной разновидности применяют при необходимости в высокоскоростной высечке. Они представляют собой 2 полукруглых фанерных основания определенных диаметров. Их изготовление сложное и дорогое. Это компенсируется высокой производительностью. Данное устройство может выдерживать около миллиона циклов.

Основание такого инструмента изготавливается из разных материалов. Самыми распространенными из них считаются твердые породы дерева – бук, ясень, береза. Носителями линеек могут являться также пластик и другие композитные материалы. Диаметр изгиба фанеры зависит от размера вырубного барабана.

Штанцевальные матрицы ротационного вида обладают многими достоинствами. К ним относятся высокая скорость производства изделий, возможность обработки крупных заготовок и материалов с повышенной жесткостью.

Российская промышленность, включая предприятия Москвы, при изготовлении гофротары также отдает предпочтение ротационным установкам.

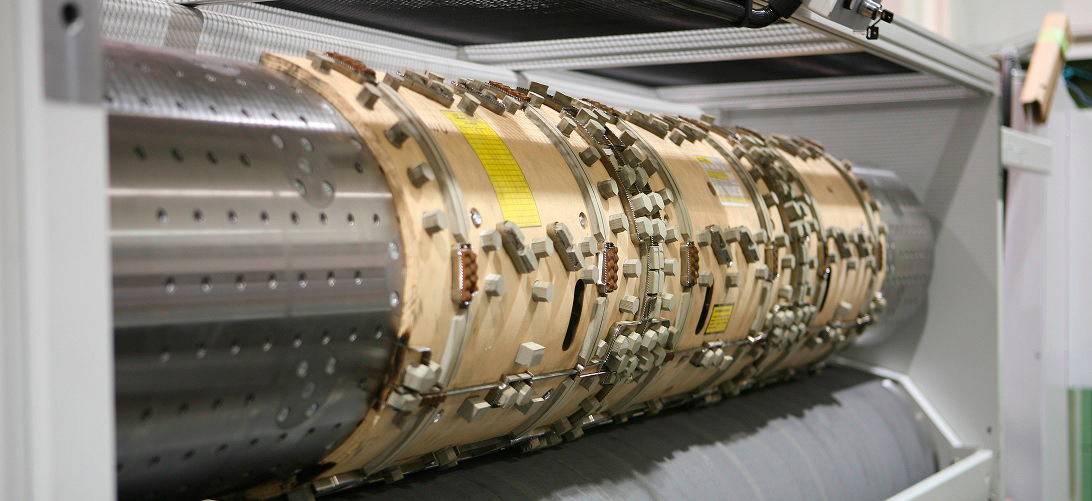

Ротационная штанц-форма

Плоские штанц-формы

Вырубная штанцформа такого типа состоит из плоского основания, в которое вставлены ножи необходимой разновидности. В него могут быть вмонтированы также другие специальные элементы. Примером являются резьбовые втулки Т-профиля для установки в штанцевальной машине. Дополнительными элементами могут быть также вставки с матрицами для тиснения.

Оборудование дополнительно укомплектовывается приправочным листом. Это тонкий лист кальки или пластика с нанесенным контуром размещения линеек. Он применяется для выравнивания давления по рабочим поверхностям.

С помощью плоского штанца удается резать изделия более сложного кроя, выполнять биговку и тиснение.

Биговальная контрматрица

Так именуется устройство, которое является ответной частью биговальных линеек плоской штанцформы. Их изготавливают путем фрезерования из специального листового материала под названием пертинакс. Это многослойный армированный тканью пластик. Он содержит клеевой слой, который защищает силиконовая бумага.

Общие размеры и конструкция контрматриц зависят от конфигурации конкретного изделия. Полный комплект биговальных матриц по количеству соответствует числу мест, расположенных на штанцформе с некоторым количеством запасных.

При взаимном перемещении плит штампа штанцформа и контрматрица соприкасаются по границам режущих линеек. Происходит вырубка внешнего контура заготовки. Для ее выталкивания используется эжекторный материал. Параллельно с высечкой осуществляются операции бигования и рельефного тиснения. Это происходит за счет вдавливания картона в канал биговальной матрицы.
