Как сделать ракету из картонной коробки


  • Отзывы : 0
  • Просмотров: 291
  • 0

Сочетание воды, пластиковой бутылки и сжатого воздуха является отличным источником энергии для самодельной ракеты. Ее можно запускать во дворе. Правда, при этом необходим двор больших размеров. Типичные варианты таких ракет делают, приклеив к бутылке носовой конус и боковые лопасти. Эти лопасти часто получаются кривыми и шаткими. Поэтому ракета либо вообще не летит, либо летит куда-то совсем не туда.

Почему бы не попробовать другой способ и не построить прочную ракетную раму вокруг пластиковой бутылки? Давайте попробуем сделать это!

Как работает ракета из бутылки

Шаг 1. Оборудование и материалы

Вам потребуются:

  1. программное обеспечение для векторного рисования (мной была использована программа CorelDraw);
  2. картонная коробка;
  3. лазерный резак;
  4. бутылка соды емкостью 1,25л;
  5. горячий пистолет для клея.

Необходимо также хотя бы базовое знакомство с CorelDraw.

Скачайте PDF-шаблон.

Скачать шаблон

Шаг 2. Измерения

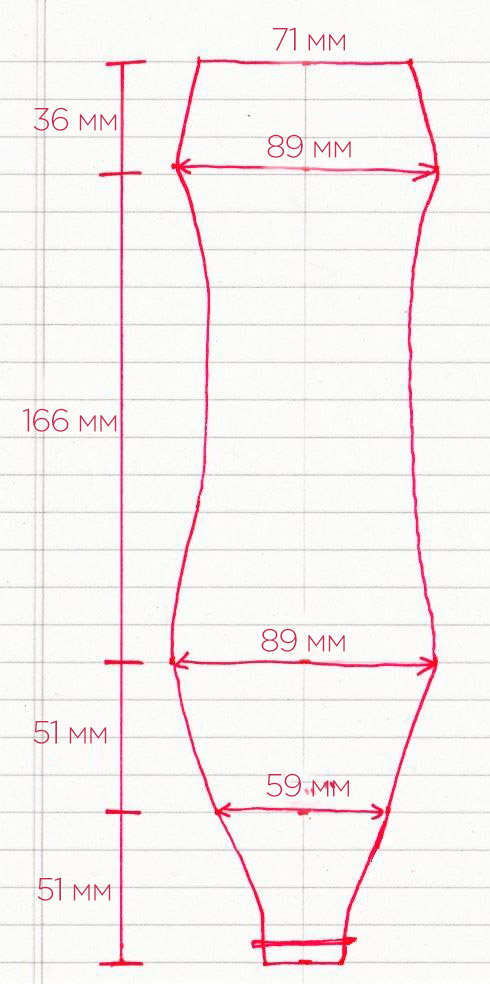

Сначала нужно выяснить размеры вашей пластиковой бутылки. В этих целях отлично подойдет линейка. Если необходимы будут округления, делайте их в большую сторону. Это объясняется тем, что бутылка при сжатии будет расширяться, а вам не нужно, чтобы рамка получилась выгнутой.

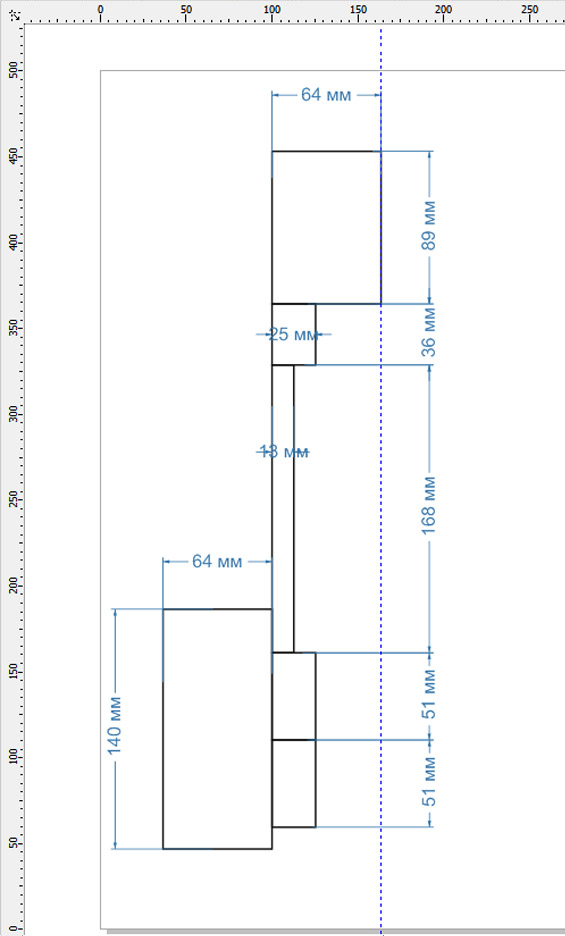

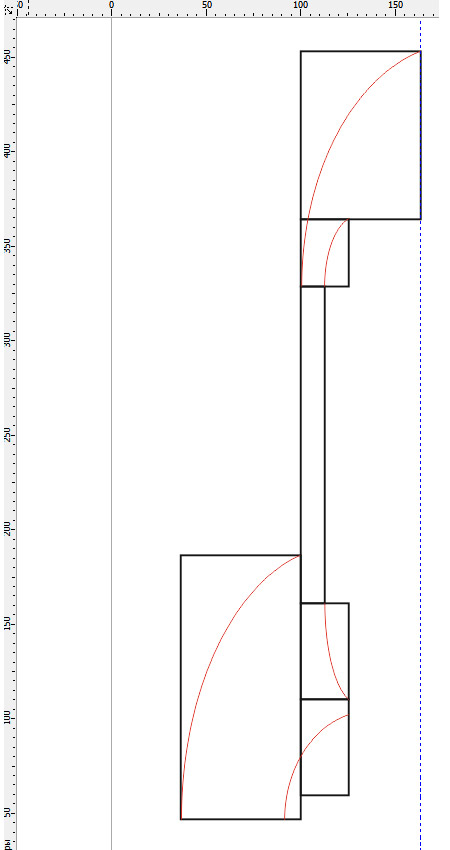

Я представил все измерения в виде ряда прямоугольников. Высота каждого из них соответствует вертикальным размерам прямых на рисунке. Один прямоугольник я добавил сверху. Сюда пойдет носовой конус. Другой прямоугольник я поместил со стороны дна. Здесь будет лопасть.

Я принял длину рамки равной 13 мм. Ее длина немного превышает длину бутылки. Это стало основой для ширины других прямоугольников. Если вы приглядитесь в эту последовательность прямоугольников, то увидите приблизительную схему одной из вертикальных сторон ракеты.

Шаг 3. Конструируем вертикальный каркас ракеты

Форма носового конуса выглядела неточной. По этой причине я использовал B-Spline. Этот прибор помогает добавлять к кривой дополнительные контрольные точки. Это способствует более плавному переходу от длинной вертикальной стороны к носовому конусу.

После получения желаемой формы, рекомендую использовать инструмент «Удалить виртуальный сегмент. Это поможет убрать строки ненужных ссылок. Затем следует заменить все линии на красные, чтобы подчеркнуть, что это линии разреза, а не биговки.

Последним шагом является добавление слота в нижнюю и верхнюю области. Это поможет закрепить вертикальные и горизонтальные части и удержать собранные детали вместе. После измерения толщина картона оказалась 3,5 мм. Чтобы избежать слишком плотного прилегания, я сделал свои слоты толщиной 5 мм.

Шаг 4. Верхние крепежные детали каркаса

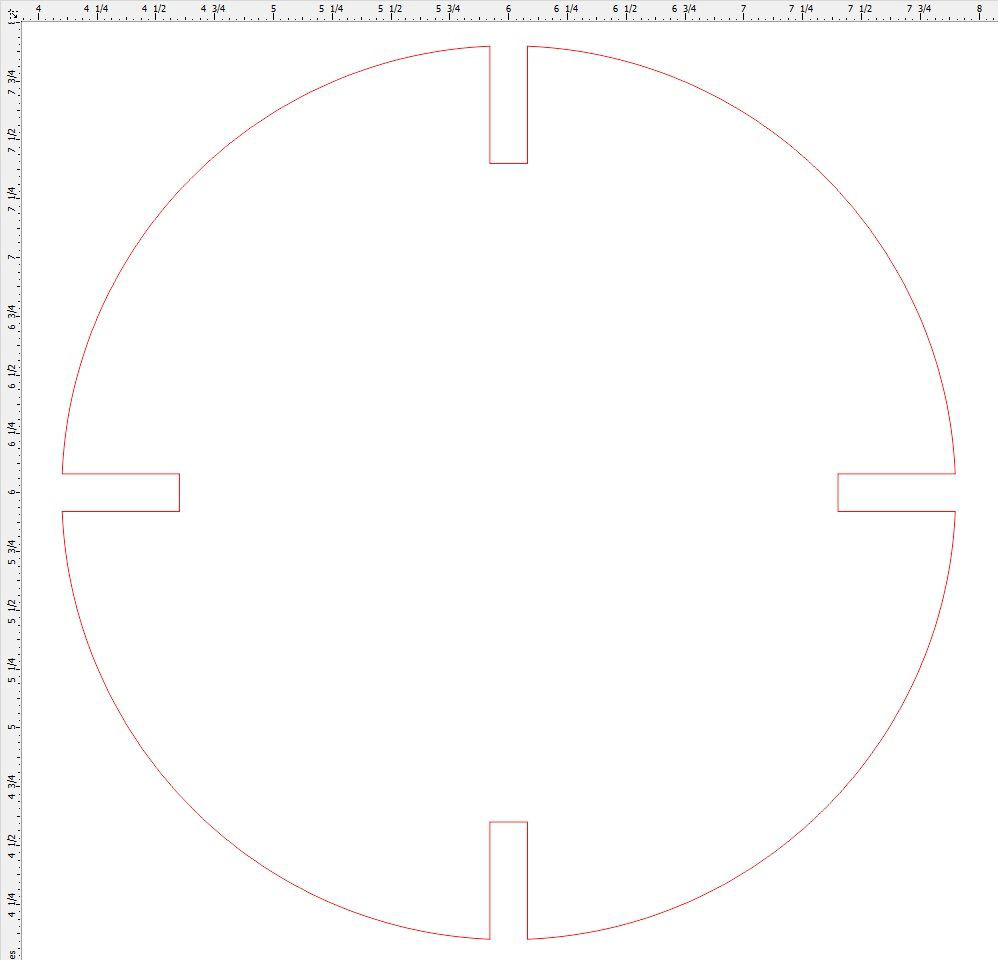

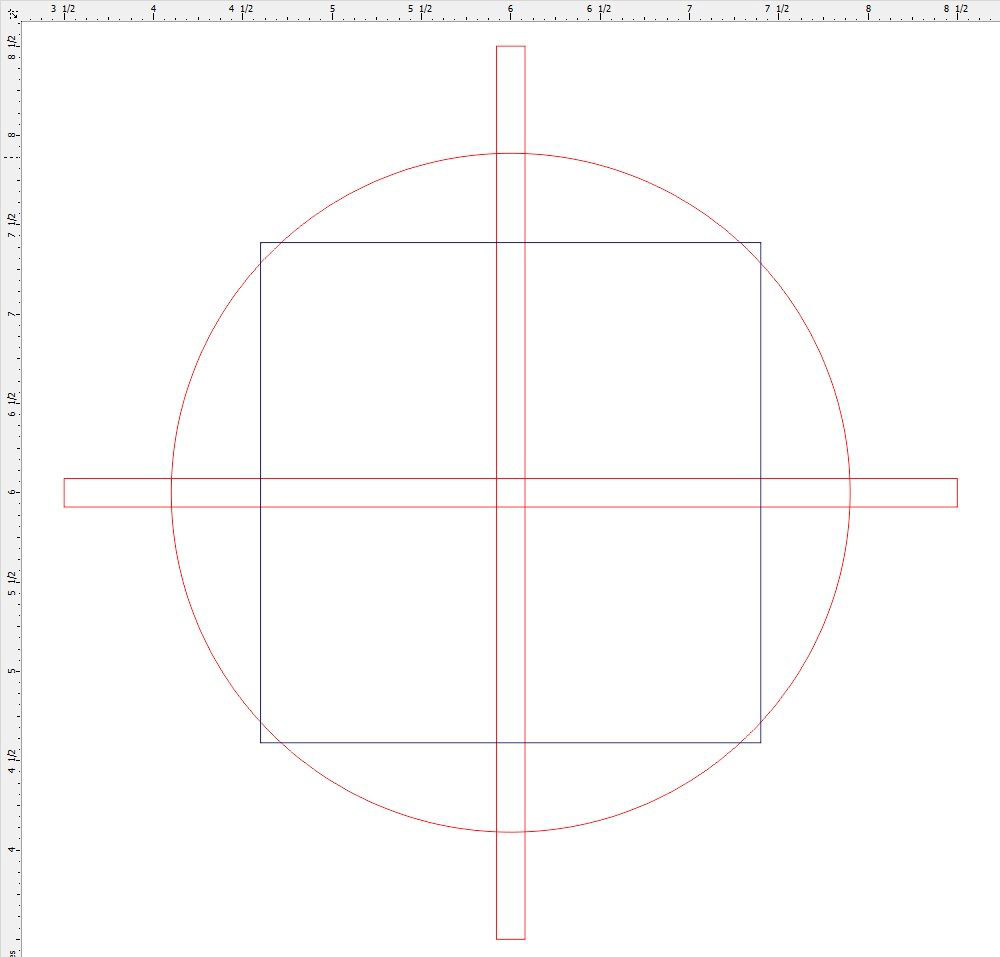

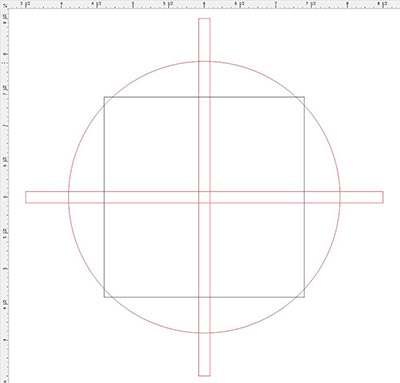

Верхняя горизонтальная деталь включает круглый диск с четырьмя слотами. Они необходимы для соединения с вертикальными частями ракеты. Заметно, что диск пересекается после пересечения носового конуса. В этой точке его радиус составляет около 50 мм. По этой причине вам необходимо создать диск немного меньших размеров. Это вызвано необходимостью избежать наличия выступов после сборки.

Диаметр этого диска составляет 96 мм. Вам следует добавить 2 взаимно перпендикулярных прямоугольника. Их ширина должна составлять 5 мм. При этом гофрокартонные листы толщиной 3,5 мм смогут проскальзывать беспрепятственно. Я провел измерения для того, чтобы определить, где начинается слот. Чтобы упростить рисование, я схематично добавил прямоугольник с центром в круге.

Шаг 5. Нижние крепежные детали каркаса

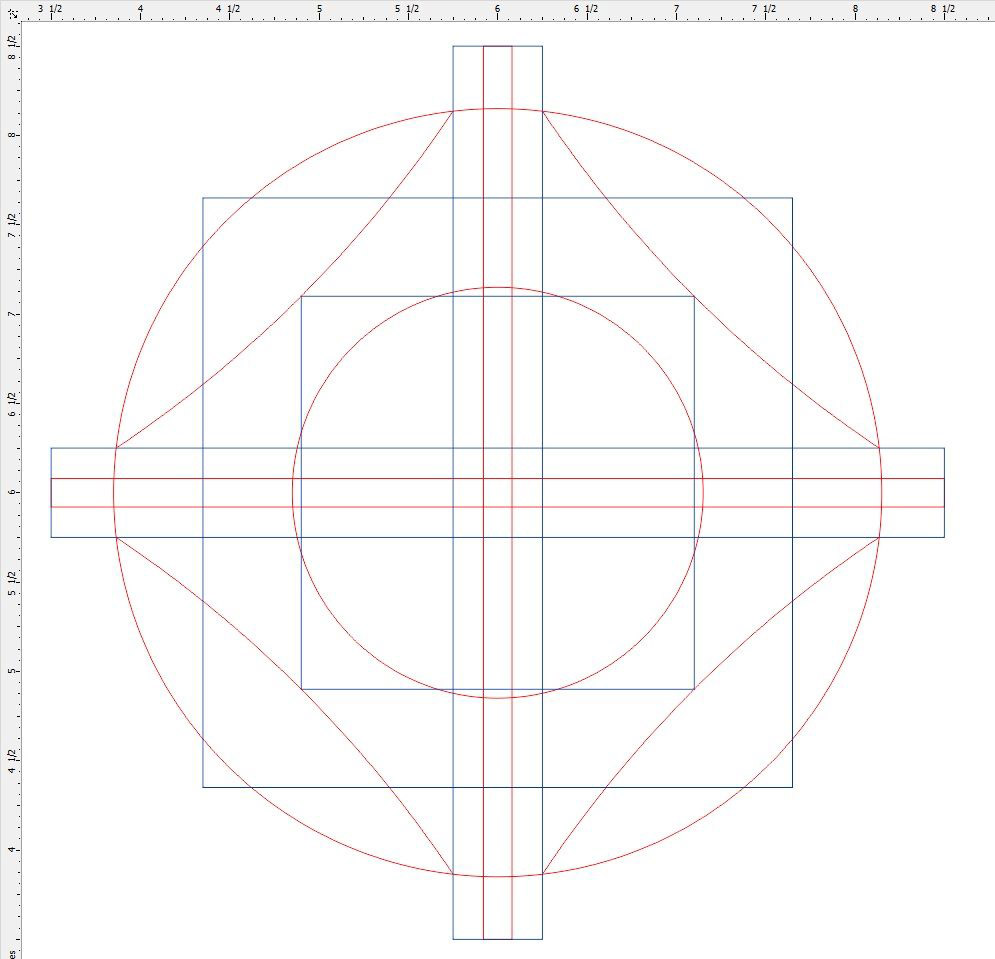

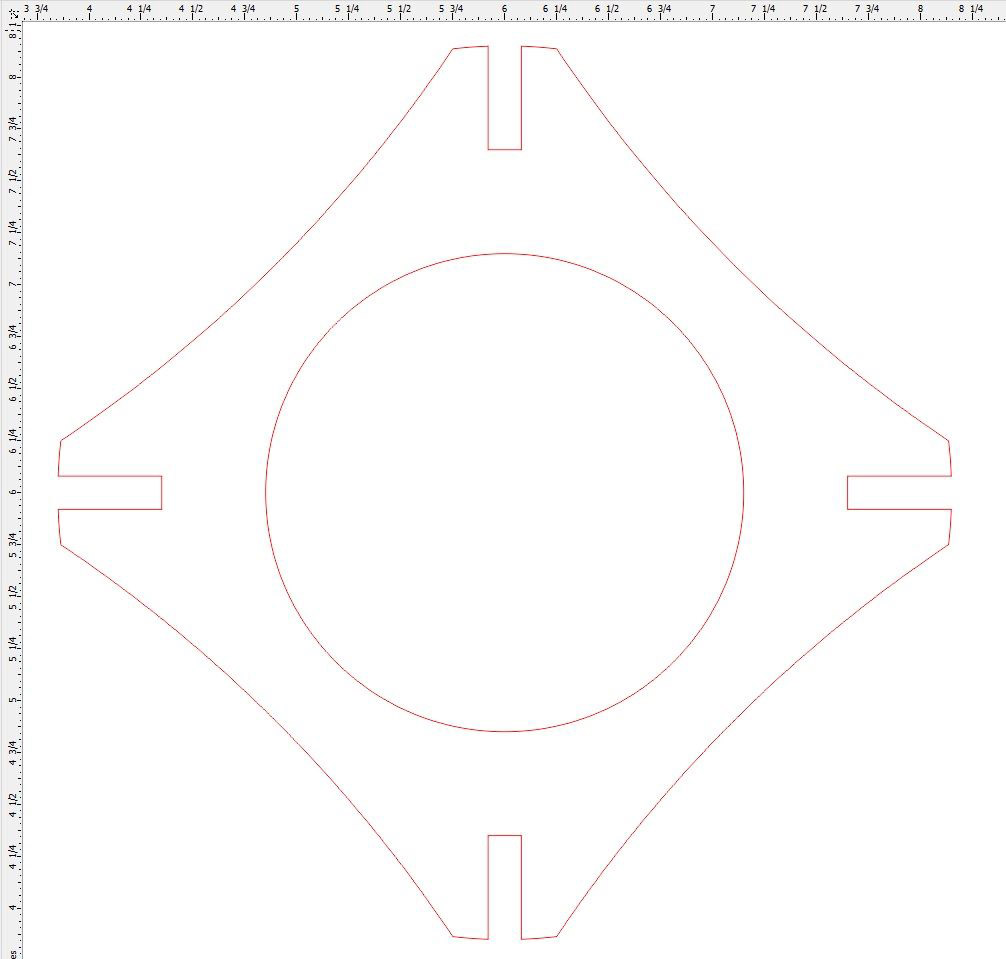

Нижнее опорное кольцо состоит из верхнего диска с отверстием посредине. Через него будет проходить горлышко бутылки. Я решил не размещать внизу цельное кольцо по 2-м причинам. Это увеличивает аэродинамическое сопротивление, что выглядит забавным. Поэтому я добавил 3 прямоугольника. Они позволяют создавать равномерные участки кольца между комплектами плавников. Чтобы избавиться от ненужных сегментов, используйте инструмент «Удаление виртуального сегмента».

Шаг 6. Используйте лазерный плоттер (если он у вас есть)

Я настроил лазер на очень быструю резку. Мощность составила 100%, скорость-1%. Но это оказалось медленнее, чем мне хотелось бы. Если у вас нет лазерного плоттера (а скорее всего его у вас нет), используйте канцелярский нож или ножницы.

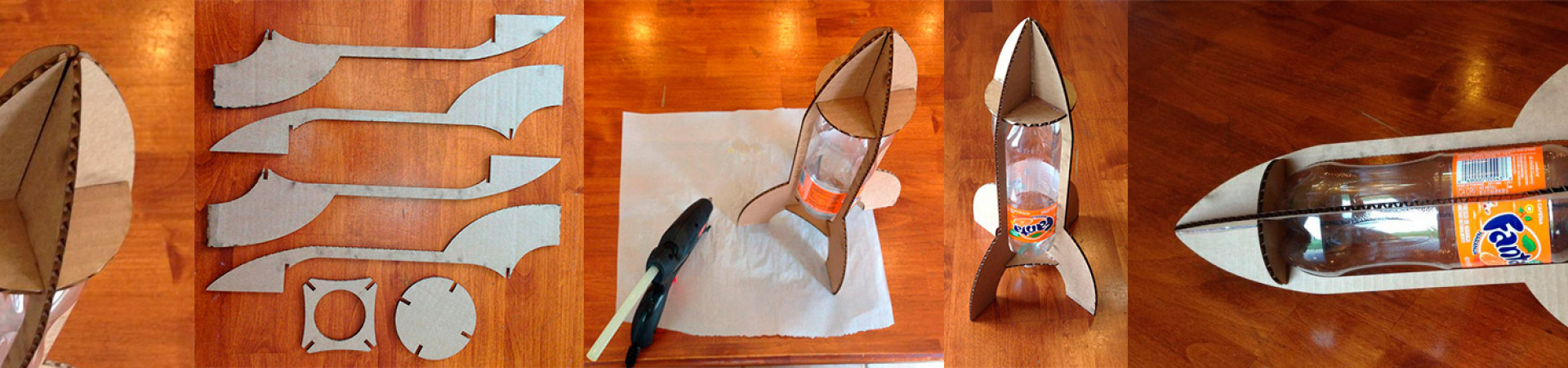

Шаг 7. Сборка с помощью горячего клея

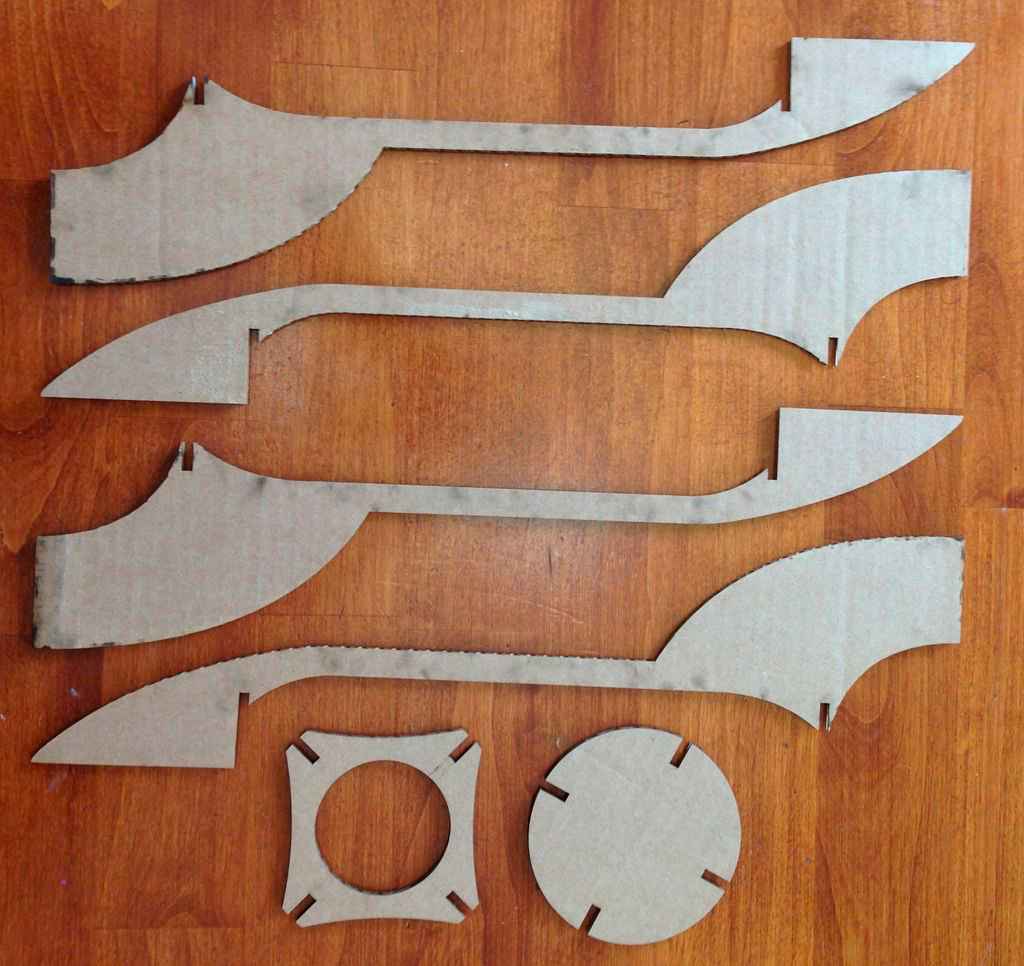

Все детали ракеты имеют строго определенное положение. Они быстро соединяются между собой и закрепляются вокруг бутылки. Используя специальный пистолет, нанесите клей на все швы, до которых сможете добраться. Если вам нужен менее прочный вариант, склейте только места соединений.

Будьте очень осторожны, чтобы не травмировать себя горячим клеем. Высокая температура размягчает материал бутылки. Это может стать причиной пугающего взрыва на стартовой площадке.

Шаг 8. Запустите ракету

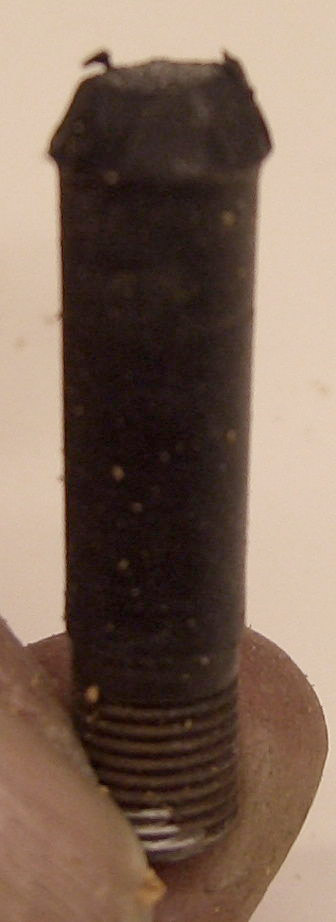

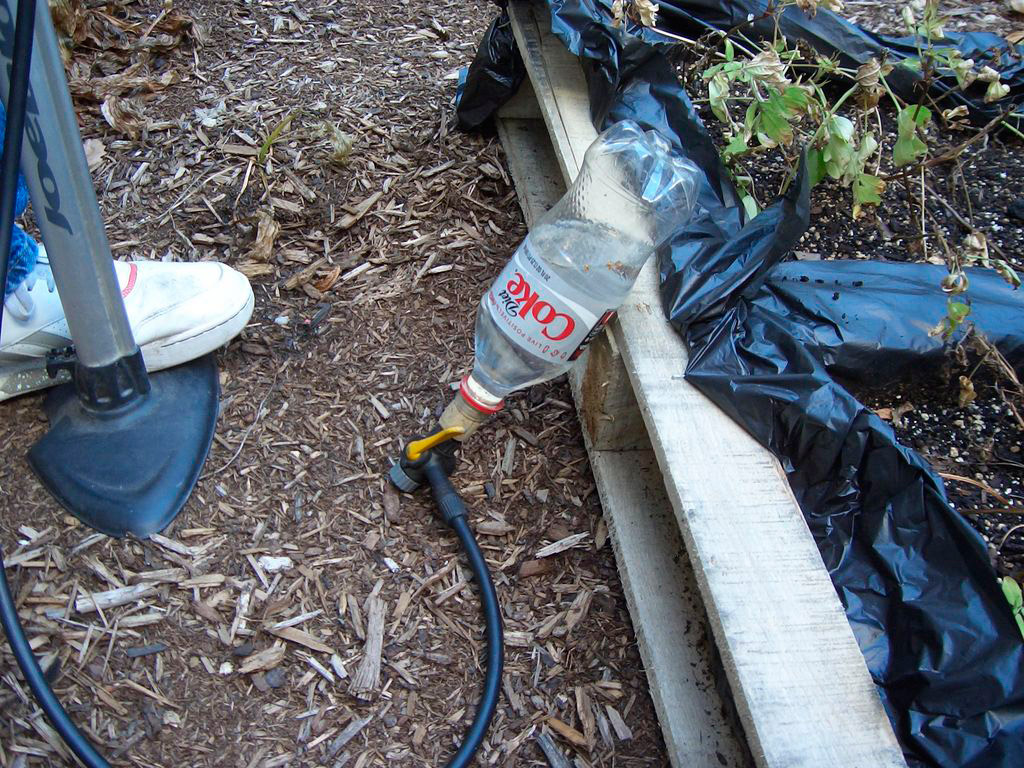

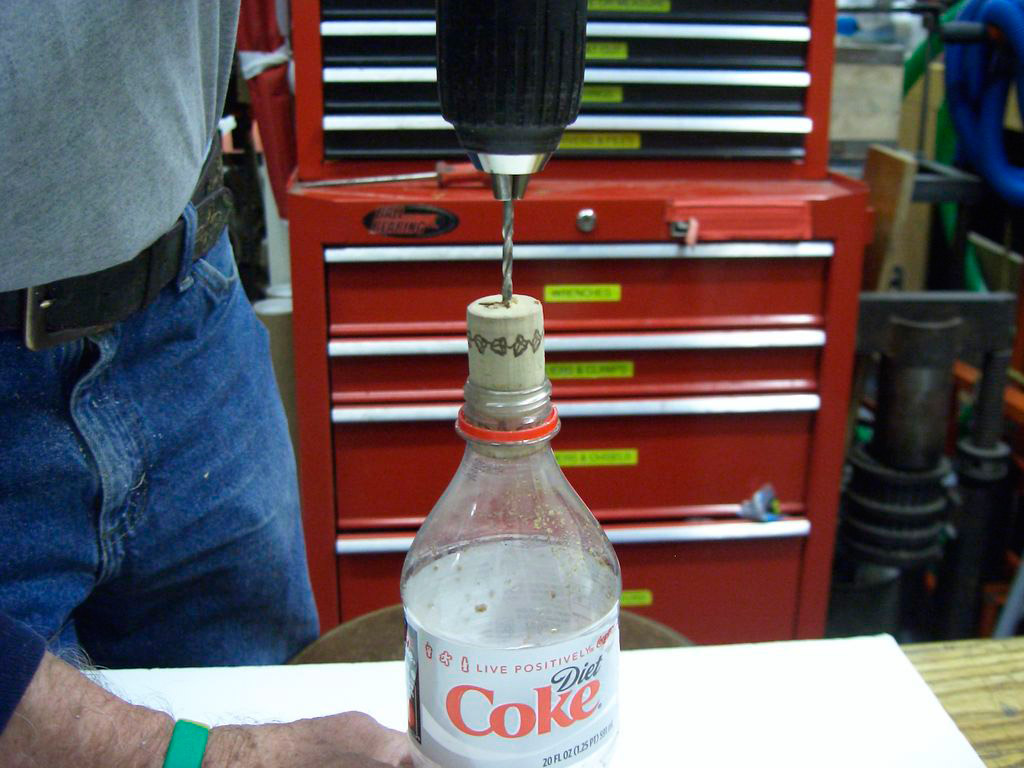

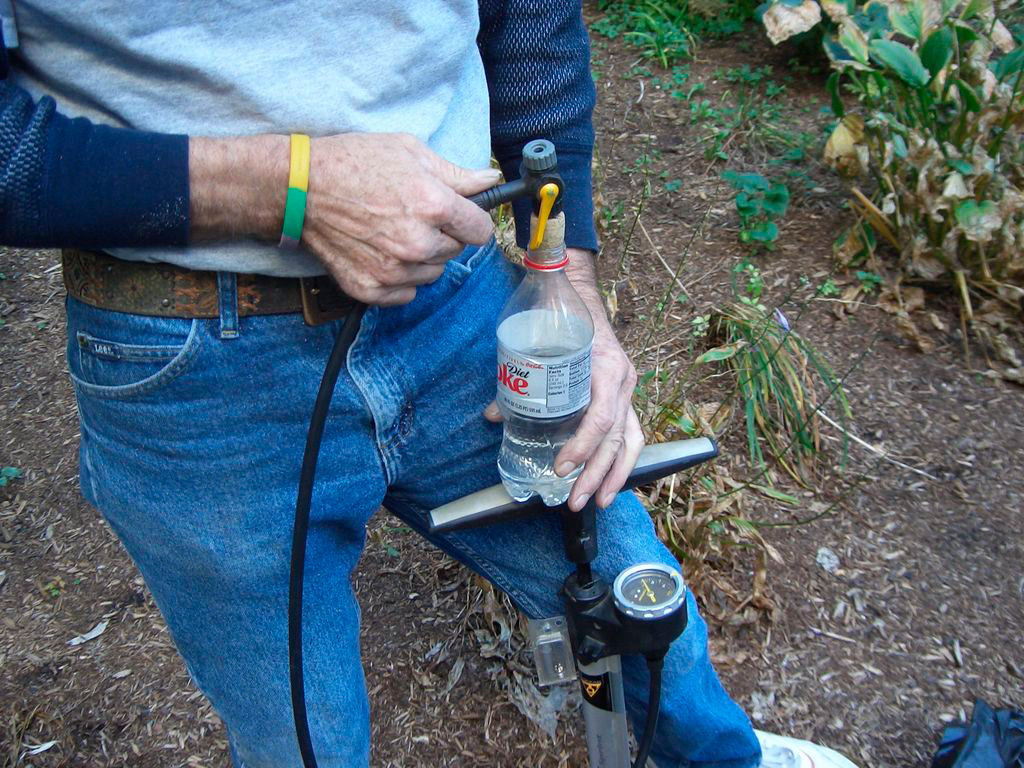

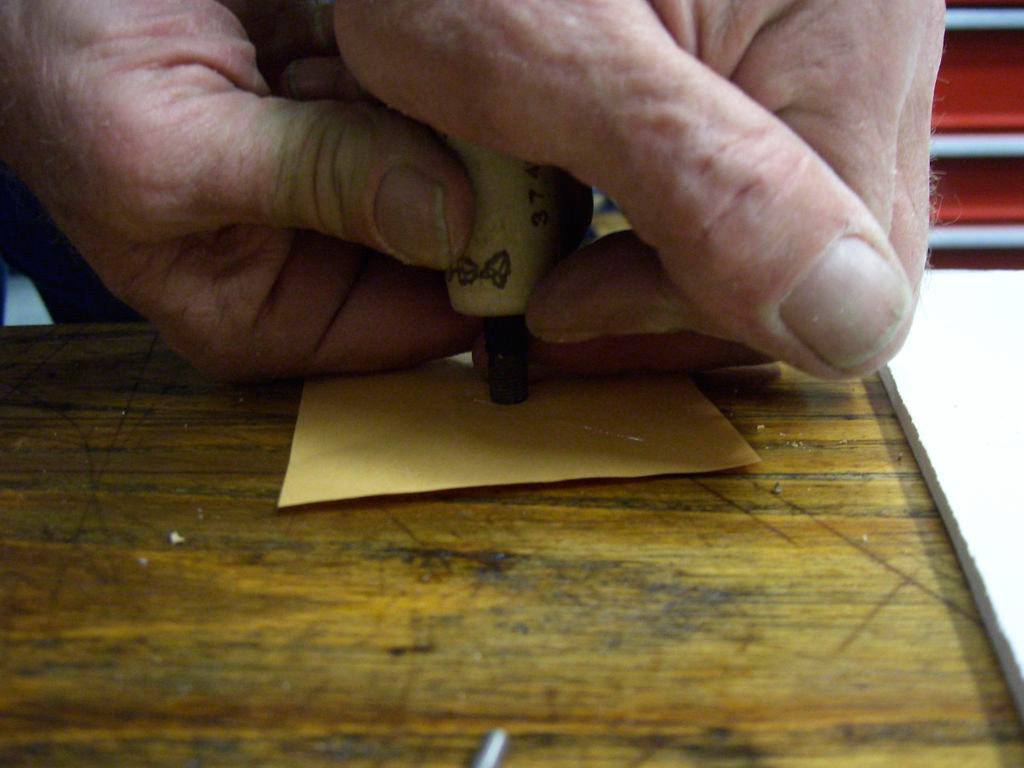

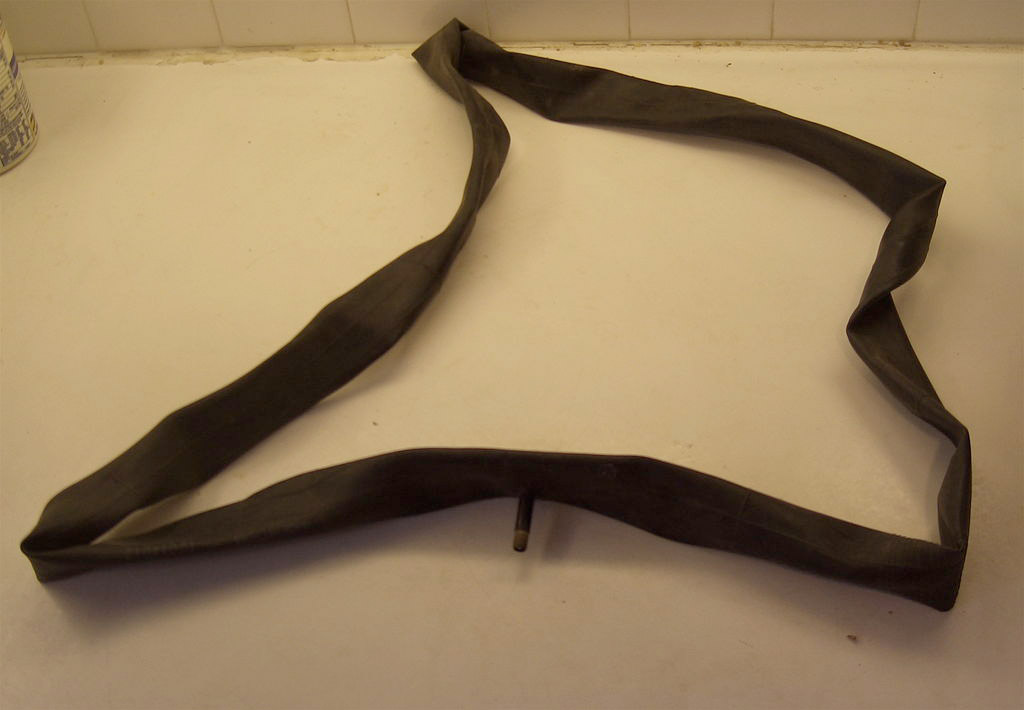

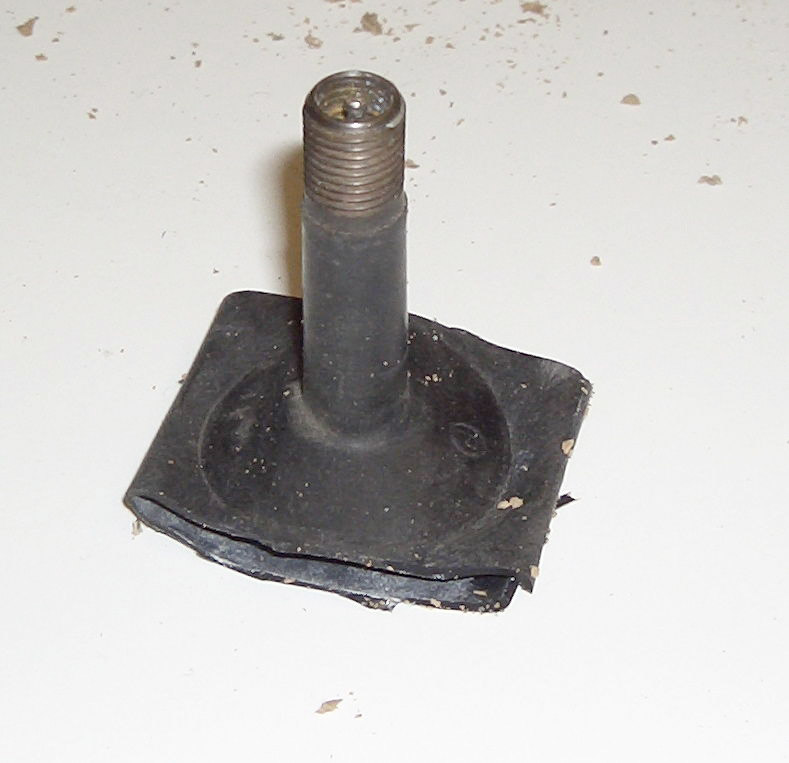

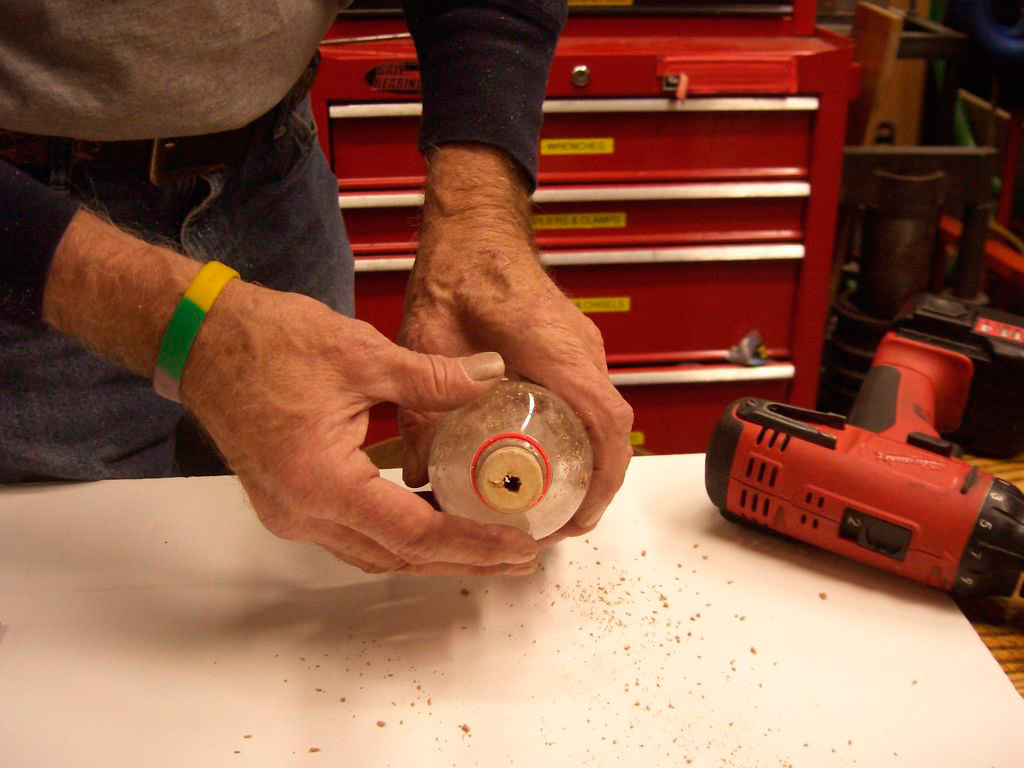

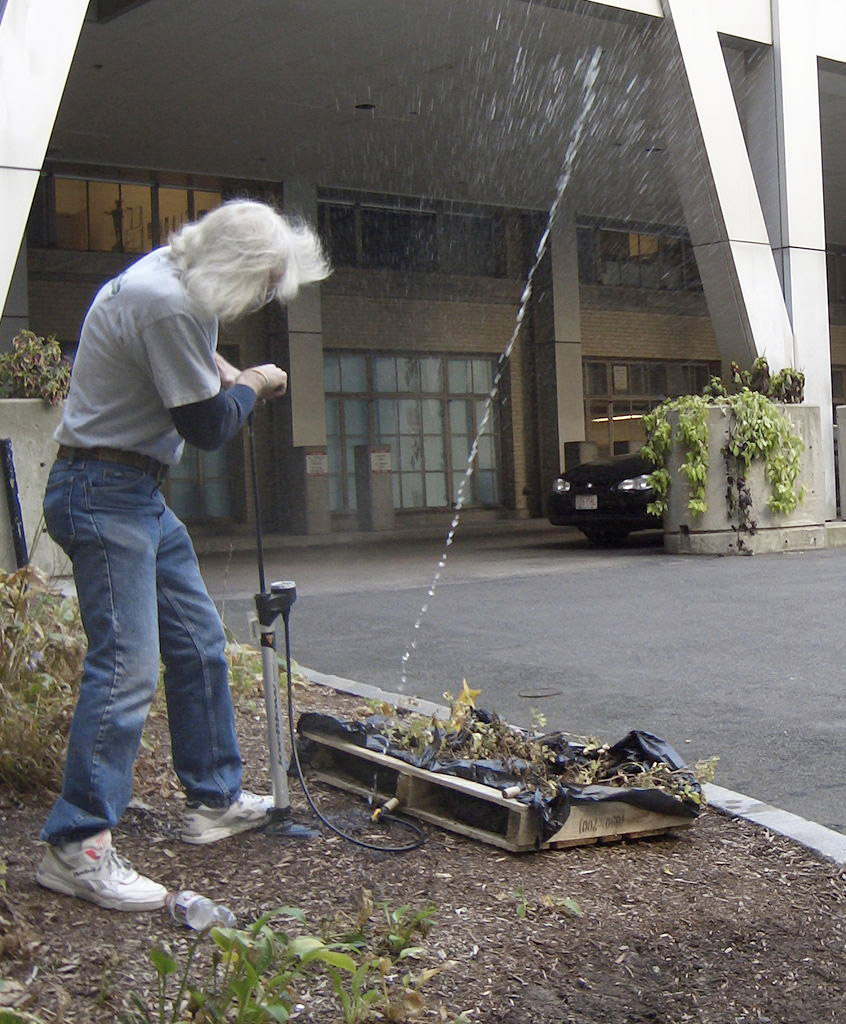

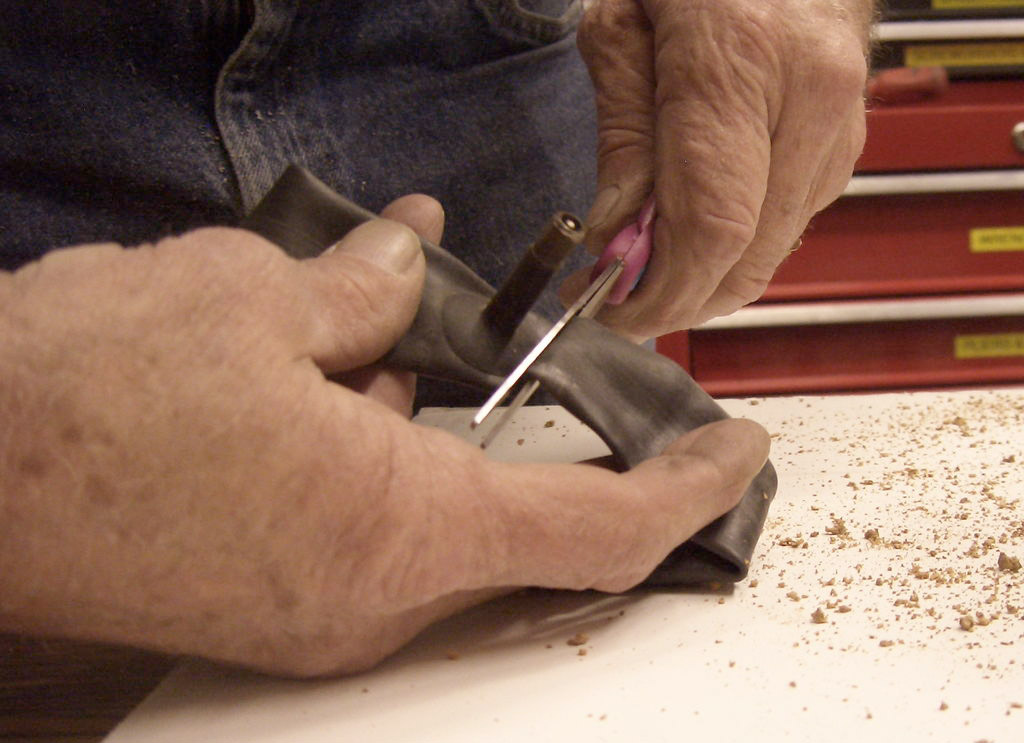

Теперь ракета готова к запуску. Создание пусковой установки показано в картинках в самом начале этой статьи. Для этого можно использовать пробку от винной бутылки и старую камеру от велосипеда. Чтобы увеличить производительность, можно применить аэродинамический носовой конус. Для этого его нужно обернуть лентой. Перед этим можно заполнить полости расширившейся пеной.
