Кресло из гофрокартона своими руками

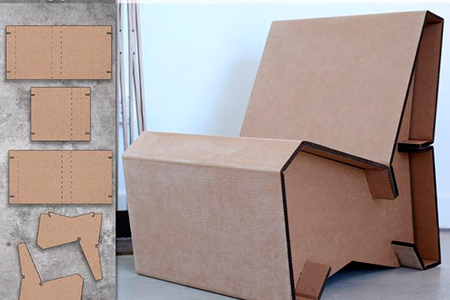

Создатель этого кресла дизайнер из США – Джонатан Одом. Это кресло полностью выполнено из гофрокартона. При сборке не требуется никаких крепёжных элементов или клея. Вся конструкция держится на трении и слотах. Для того, чтобы собрать такое кресло, нужно два листа пятислойного гофрокартона размером 2500*1500 мм, бумажный шаблон напечатанный на плоттере в любой типографии, нож по бумаге, металлическая линейка. Процесс сборки может занять несколько часов.

Дизайн

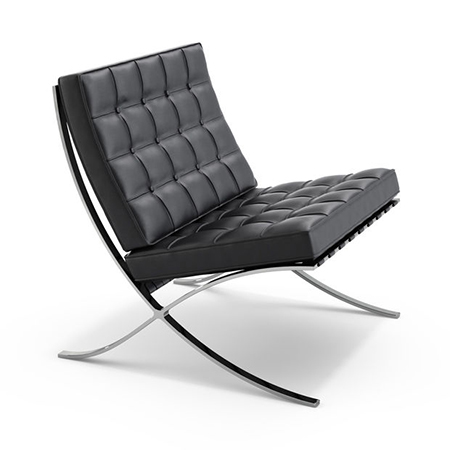

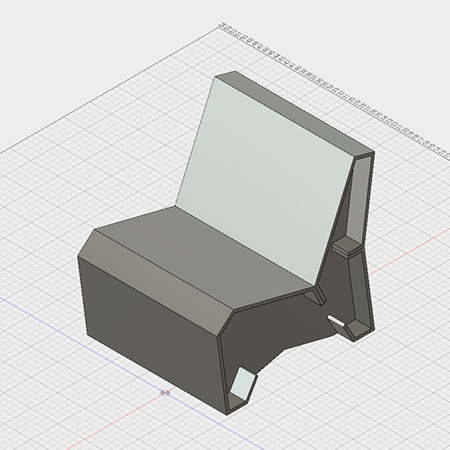

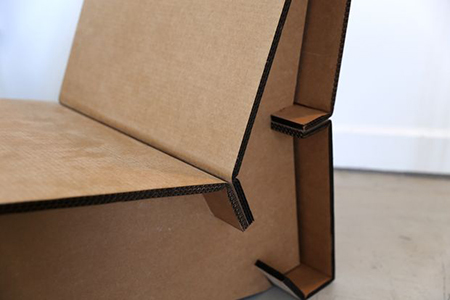

Джонатан Одом выбрал за образец дизайн кресла Barcelona Pavillion. Поскольку гофрокартон при сборке его в пазы имеет отличное трение, он не стал применять в дизайне крепежные элементы или клей. Дизайнер спроектировал стул, чтобы его части собирались в пазы боковых стенок стула.

Идею конструкции кресла из гофрокартона, которое собиралось бы в пазы боковых стенок Джонотан позаимствовал у компании Chairigami. Однако, несколько модернизировал конструкцию, добавив четыре паза вместо трех.

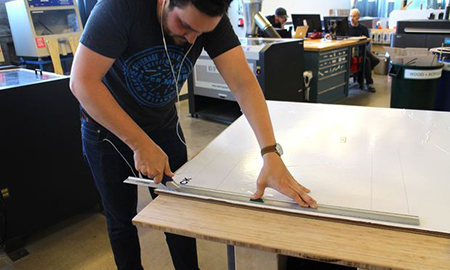

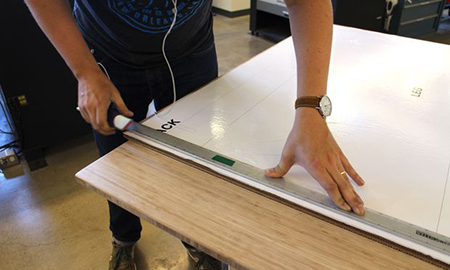

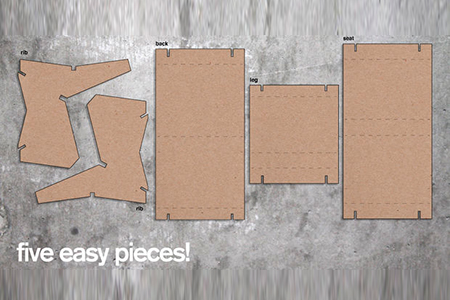

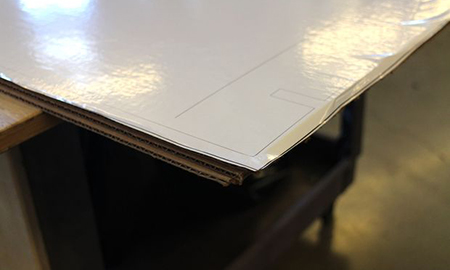

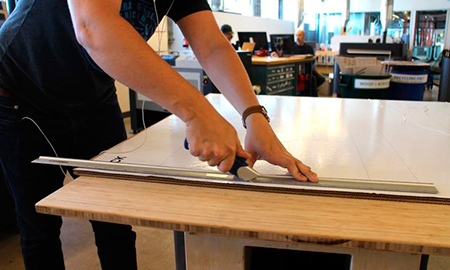

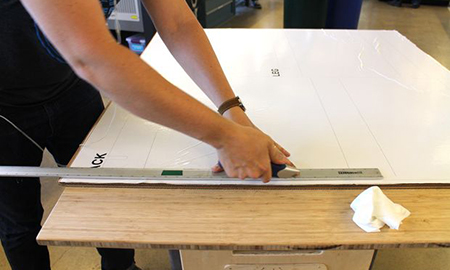

Чтобы получились ровные детали и для простоты сборки, мы разместили на сайте файлы шаблонов каждой детали этого кресла. Этот шаблон можно распечатать в любой типографии на плоттере масштабом 1:1, а затем наклеить на лист гофрокартона. Далее по шаблону при помощи линейки и ножа по картону вырезаются необходимые детали. Вырезать необходимо по контуру. Внутренние линии – это линии сгиба. Важно учесть, что направление линий сгиба должно быть таким же, как и направление гофрированного слоя. Иначе гофрокартон невозможно будет согнуть ровно.

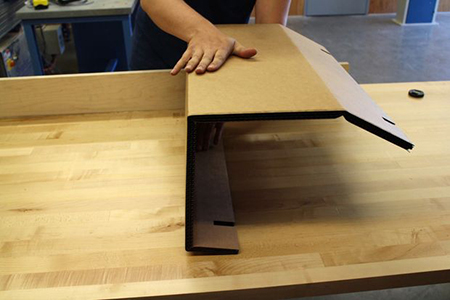

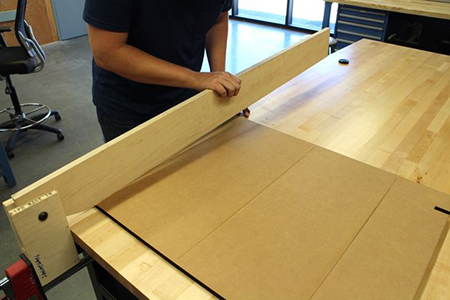

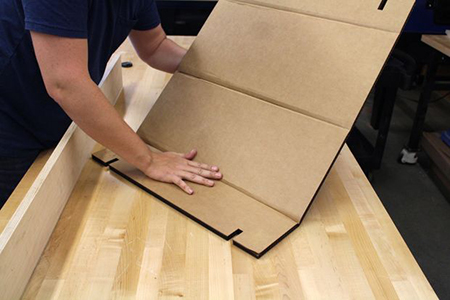

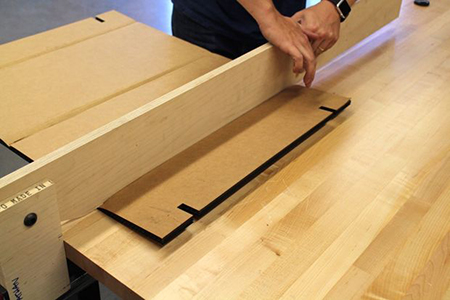

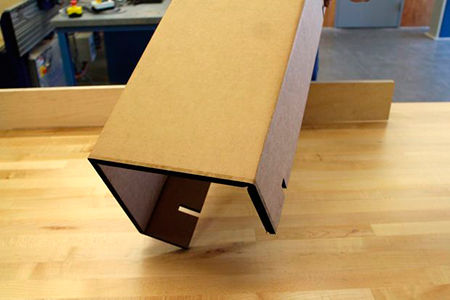

Для сгиба некоторых частей кресала автор использовал специальное приспособление. Это рычаг, который крепится на болт к платформе. Это всего лишь 3 части фанеры с зазором посередине и болт через отверстие в верхней части, которое превращает руку в рычаг. Лезвие рычага срезано на 45 градусов, что создает приятную резкую складку. При помощи этого рычага можно получить идеально ровные линии сгиба.

Сборка

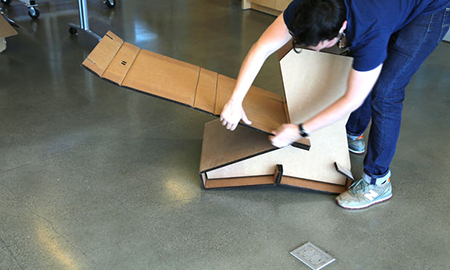

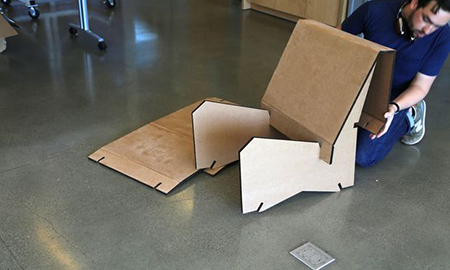

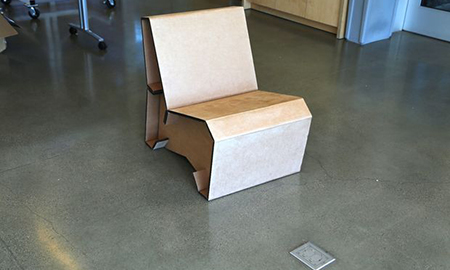

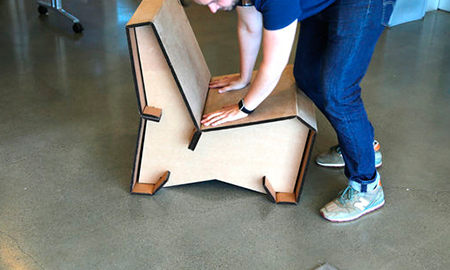

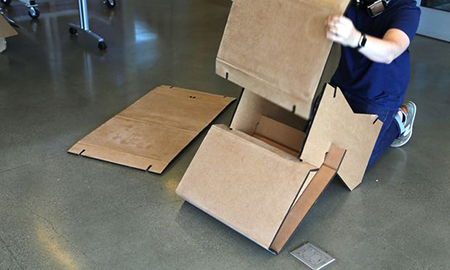

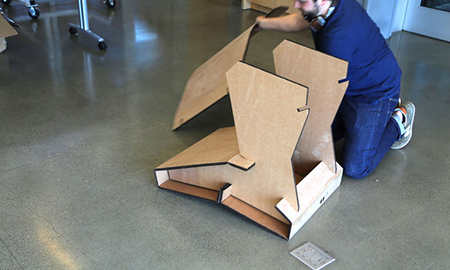

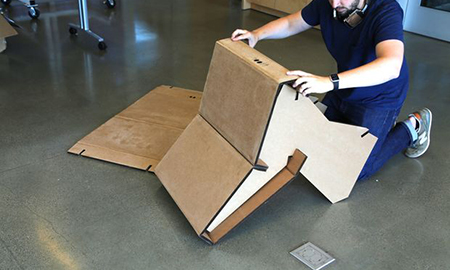

Самая легкая часть работы с креслом из гофрокартона – это сборка. Все что нужно сделать - выровнять сложенные поверхности соответствующими слотами и собрать их вместе. Каждая деталь делает его более прочным, и когда вы вставляете последнюю, вы получаете очень прочное кресло, сделанное из бумаги!
