ГОСТ 14192-96 - 4. Манипуляционные знаки


4.1 Изображение, наименование и назначение манипуляционных знаков должны соответствовать указанным в таблице 1.

4.2 Допускается применять предупредительные надписи, если невозможно выразить манипуляционными знаками способ обращения с грузом.

Номер и наименование знака

Изображение знака

Назначение знака

Скачать оригинал в EPS или PNG

1 Хрупкое.
Осторожно

1

2

Хрупкость груза.
Осторожное обращение с грузом

2 Беречь от солнечных лучей

1

2

Груз следует защищать от солнечных лучей.

3 Беречь от влаги

1

2

Необходимость защиты груза от воздействия влаги

4 Беречь от излучения

1

2

Любой из видов излучения может влиять на свойства груза или изменять их (например, непроявленные пленки)

5 Ограничение температуры

1

2

Диапазон температур, при которых следует хранить груз или манипулировать им

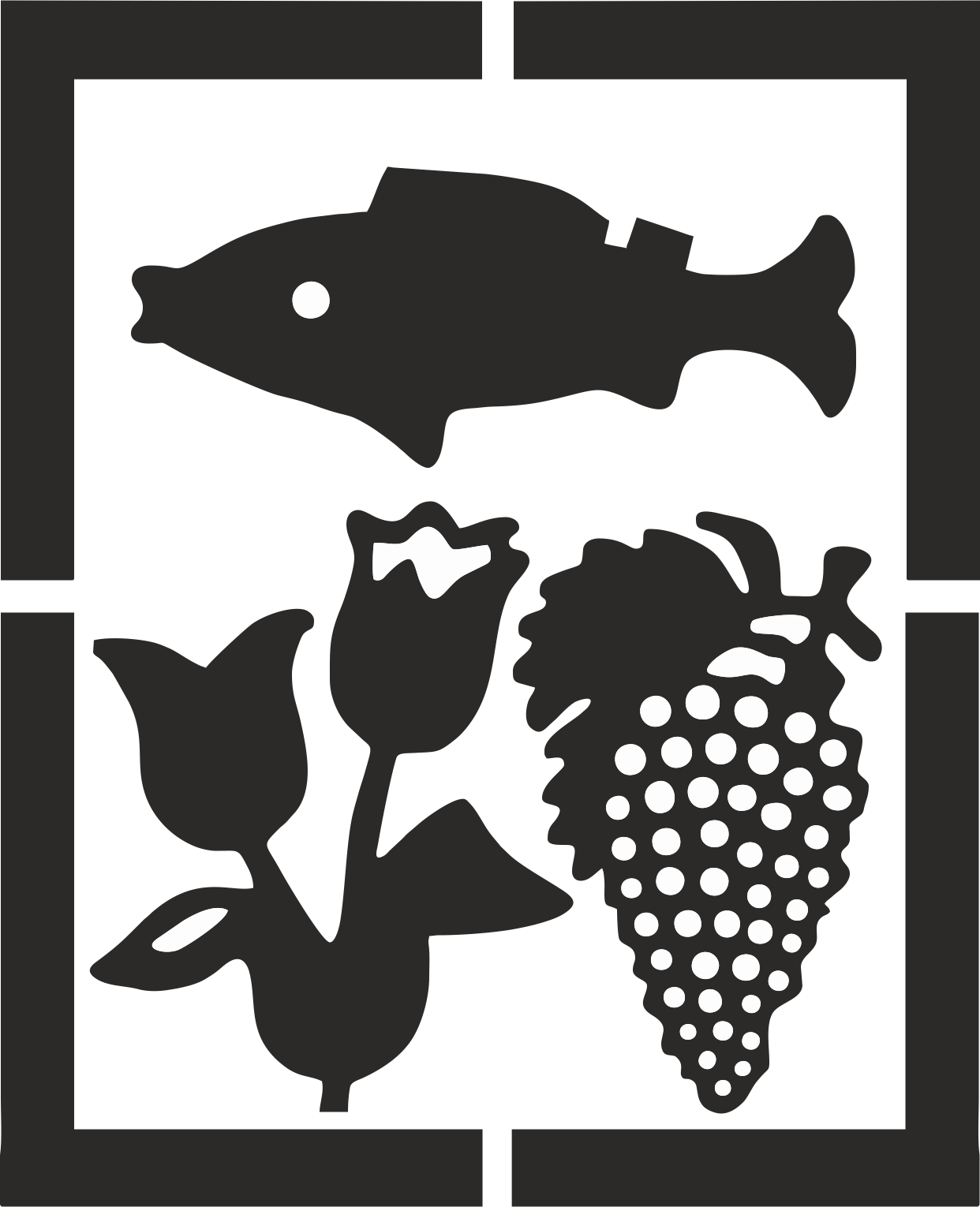

6 Скоропортящийся груз

1

2

Знак наносят на грузы, которые транспортируют в соответствии с правилами перевозки скоропортящихся грузов, установленными транспортными министерствами.

7 Герметичная упаковка

1

При транспортировании. перегрузке и хранении открывать упаковку запрещается.

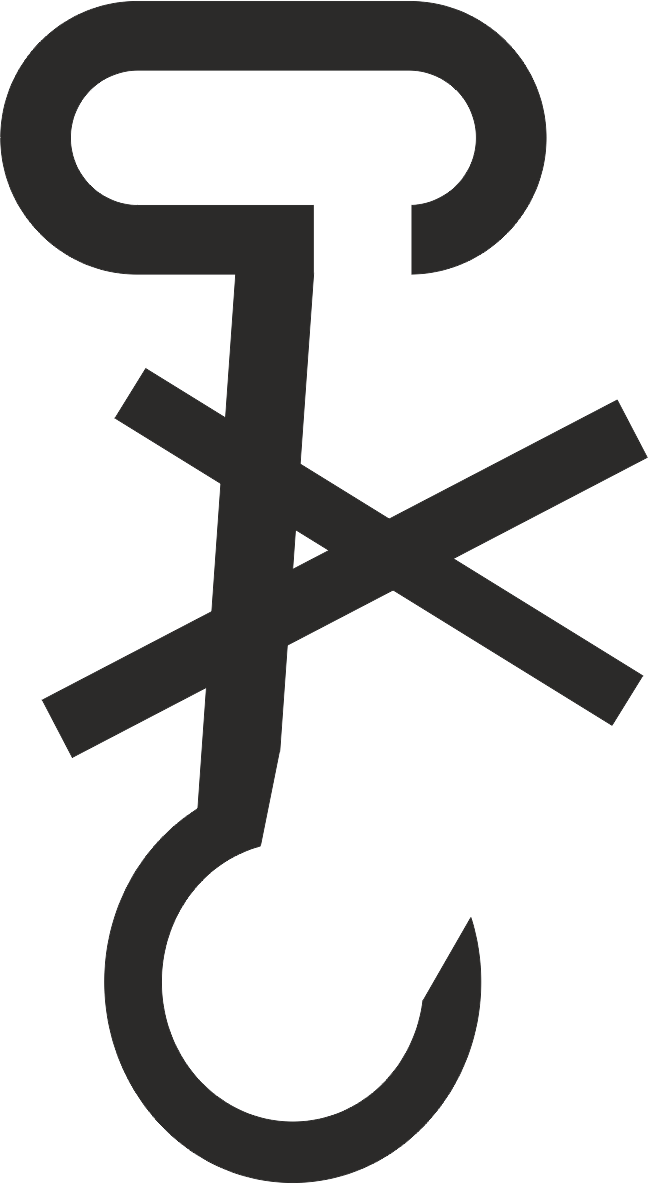

8 Крюками не брать

1

Запрещение применения крюков при поднятии груза

9 Место строповки

1

2

Указывает место расположения канатов или цепей для подъема груза

10 Здесь поднимать тележкой запрещается

1

2

Указывает места, где нельзя применять тележку при подъеме груза

11 Верх

1

2

Указывает правильное вертикальное положение груза

12 Центр тяжести

1

Место центра тяжести груза. Примечание - Пример расположения знака указывает место тяжести груза. Знак наносят, если центр тяжести не совпадает с геометрическим центром тяжести

13 Тропическая упаковка

1

Знак наносят на груз, когда повреждения упаковки при погрузочно-разгрузочных работах, транспортировании или хранении могут принести к порче груза вследствие неблагоприятного воздействии тропического климата.
Обозначения:
Т - знак тропической упаковки;
00-00 - месяц и год упаковывания

14 Штабелировать запрещается

1

2

Не допускается штабелировать груз.
На груз с этим знаком при транспортировании и хранении не допускается класть другие грузы

15 Поднимать непосредственно за груз

1

Подъем осуществляется только непосредственно за груз, т.е. поднимать груз за упаковку запрещается.

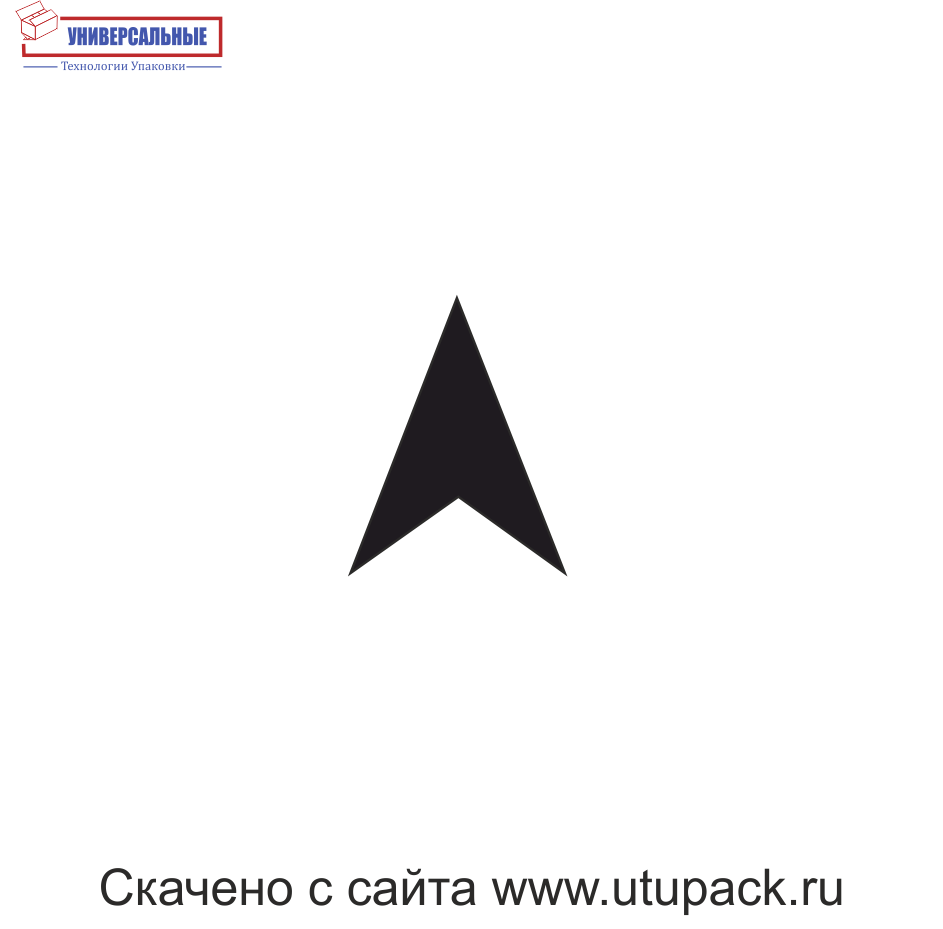

16 Открывать здесь

1

Упаковку открывают только в указанном мест

17 Защищать от радиоактивных источников

1

Упаковку открывают только в указанном мест

18 Не катить

1

>Груз не следует подвергать качению

19 Штабелирование ограничено

1

Ограничена возможность штабелирования груза

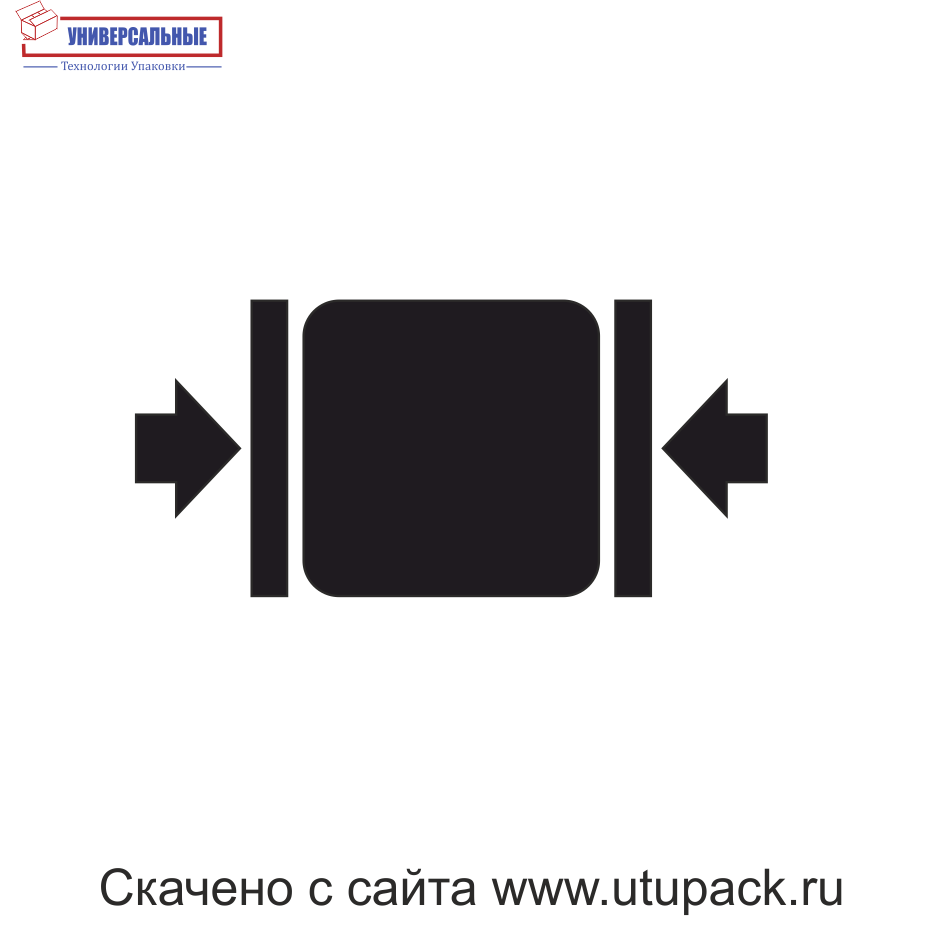

20 Зажимать здесь

1

Указывает места, где следует брать груз зажимами

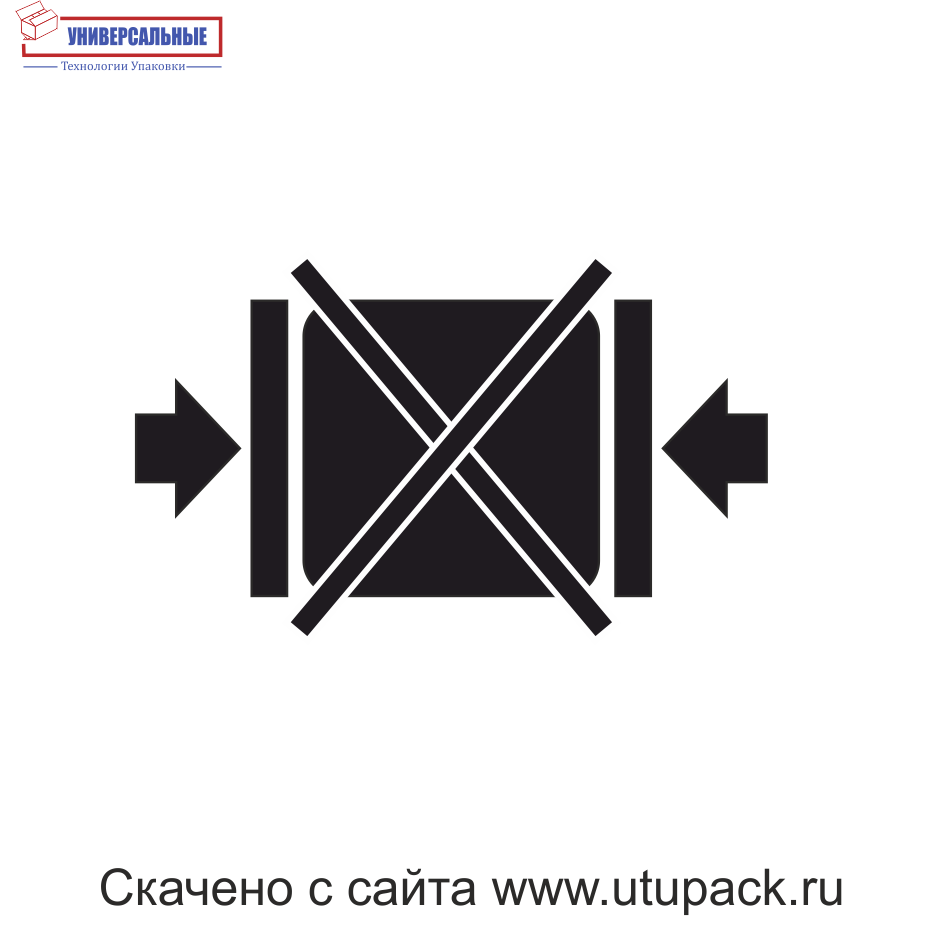

21 Не зажимать

1

Указывает места, где следует брать груз зажимами

22 Предел по количеству ярусов в штабеле

1

Максимальное количество одинаковых грузов, которые можно штабелировать один на другой, где n - предельное количество

23 Вилочные погрузчики не использовать

1

Запрещено применение вилочных погрузчиков
