11 Гарантии изготовителя
11.1 Изготовитель гарантирует соответствие ящиков требованиям настоящего стандарта при соблюдении потребителем изложенных выше правил транспортирования, хранения и эксплуатации.
11.2 Гарантийный срок хранения ящиков устанавливают в технической документации на ящики для конкретных видов продукции.
11.3 По истечении срока хранения проводят контрольные испытания ящиков по основным показателям на соответствие требованиям настоящего стандарта. При получении положительных результатов испытаний ящики могут быть использованы по назначению.
Приложение А (рекомендуемое). Типы ящиков
Приложение А (рекомендуемое)
Таблица А.1
| Тип и характеристика ящика | Исполнение | Развертка ящика |

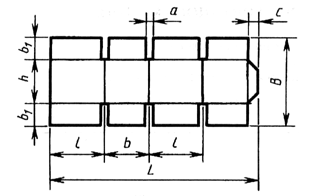

| Складной с четырехклапанным дном и крышкой со стыкующимися наружными клапанами | А |
Рис. А1 |

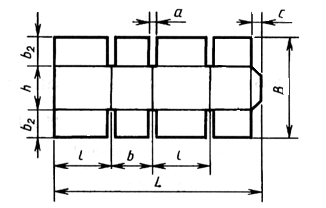

| С частично перекрывающимися наружными клапанами | Б |
Рис. А2 |
| С полностью перекрывающимися наружными клапанами | В |
Рис. А3 |
| Со стыкующимися внутренними клапанами и частично перекрывающимися наружными клапанами | Г |
Рис. А4 |
| Со стыкующимися наружными и внутренними клапанами | Д |
Рис. А5 |
| С укороченными наружными и внутренними клапанами на крышке и со стыкующимися наружными клапанами на дне | Е |
Рис. А6 |

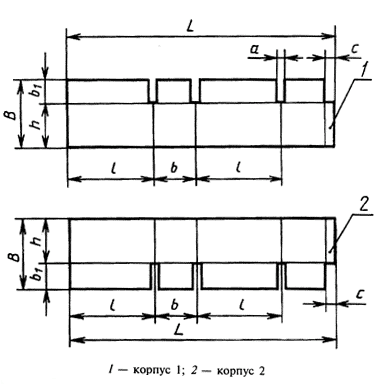

| Со стыкующимися наружными клапанами дна и крышки | Ж |
Рис. А7 |
| Со стыкующимися наружными клапанами, без дна | И |
Рис. А8 |

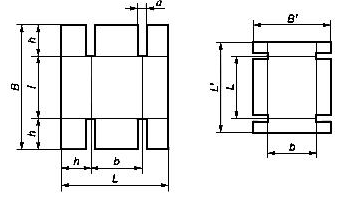

| 1 - телескопический со съемной крышкой, со сплощным дном | 1.1 |
Рис. А9 |

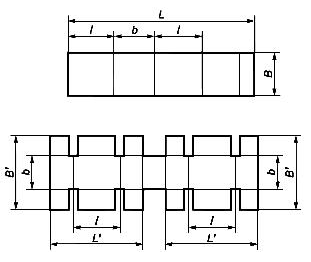

| Из двух склеенных (сшитых) корпусов | 1.2 |
Рис. А10 |
| Со съемными крышкой и дном, с цельным корпусом | 1.3 |
Рис. А11 |

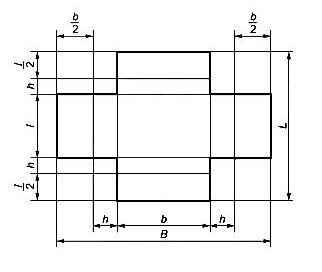

| 2 - оберточный складной из одной заготовки со стыкующимися наружными и внутренними клапанами | 2.1 |
Рис. А12 |
| Из двух заготовок со стыкующимися наружными и внутренними клапанами | 2.2 |
Рис. А13 |
| Из трех прямоугольных заготовок со стыкующимися наружными клапанами | 2.3 |
Рис. А14 |
| Из одной заготовки с перекрывающимися клапанами | 2.4 |
Рис. А15 |

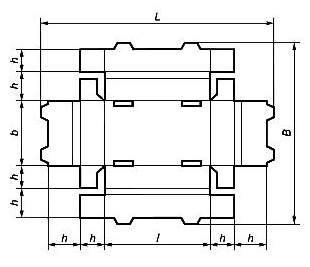

| 3 - лотковый складной с боковыми стенкми с клапанами в застежку с дном | 3.1 |
Рис. А16 |
| С торцевыми усиленными стенками с клапанами в застежку с дном | 3.2 |
Рис. А17 |
| С клапанами без застежками с дном с отверстиями для ручек | 3.3 |
Рис. А18 |
| 4 - пенал из двух сшитых (склеенных) разверток | 4.1 |
Рис. А19 |
|

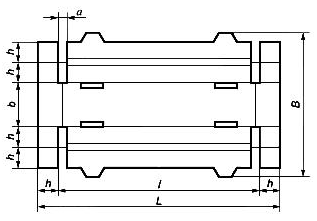

Примечание 1 Условные обозначения, применяемые на рисунках А.1-А.19: L - длина развертки, мм; B - ширина развертки, мм; l - длина ящика, мм; b - ширина ящика, мм; b1-0.5b (исполнения А, Д, Е, Ж, И); b2-0.5b+f (Исполнение Б, Г); b3-b (Исполнение В); b4-(0,1-0,5)b (Исполнение Е), b5-0.5l (Исполнения Г, Д); h - высота ящика, f - величина перекрытия клапанов, определяющих конструкцию; a - ширина просечки 4-10 мм; c - ширина соединительного клапана 20-50 мм. 2 В ящиказ исполнения Ж размеры l, b корпуса 1 увеличивают с учетом толщины картона корпуса 2. |
||
Приложение Б (справочное). Развертка ящика исполнения А
Приложение Б (справочное)
L - длина развертки, мм; B - ширина развертки, мм; l, b, h - внутренние размеры ящика(длина, ширина, высота), мм; S - толщина картона, мм; a - 4-10 мм; c - 20-50 мм; a - не менее 550
Примечание - Допускается для ящиков, изготовляемых из пятислойного и семислойного гофрированного картона, к высоте ящика добавлять две толщины картона (h+2S).
Рисунок Б.1
Приложение В (рекомендуемое). Вспомогательные упаковочные средства
Приложение В (рекомендуемое)
Обечайка
Рисунок В.1
Вкладыш
Рисунок В.2
Перегородки
Рисунок В.3
Рисунок В.4
Рисунок В.5
Решетки
Рисунок В.6
Рисунок В.7
Прокладка
Рисунок В.8
Амортизатор
Рисунок В.9

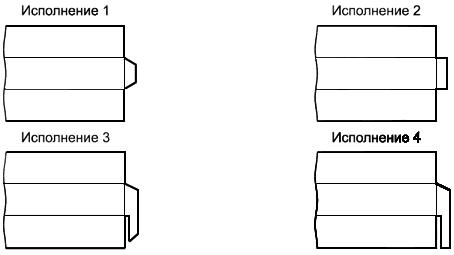

Приложение Г (справочное) Примеры исполнений соединительного клапана
Приложение Г (справочное)
Тип I
Тип II
Рисунок Г.1
Приложение Д (рекомендуемое). Сопротивление торцевому сжатию гофрированного картона вдоль гофров
Приложение Д (рекомендуемое)
Таблица Д.1
| Усилие сопротивленияящиков сжатию Р, Н | Сопротивление тоцевому сжатию гофрированного картона вдоль гофров, кН/м, при значении К1 ящика, не менее | ||||||||||||||
| 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| До 1000 | 3,3 | 2,8 | 2,4 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| 1001-1250 | 4,1 | 3,5 | 3,1 | 2,7 | 2,5 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| 1251-1500 | 4,9 | 4,2 | 3,8 | 3,3 | 3,0 | 2,7 | 2,5 | 2,3 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| 1500-1750 |
5,7 3,8 |
4,9 3,2 |
4,3 | 3,8 | 3,4 | 3,1 | 2,9 | 2,6 | 2,5 | 2,3 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| 1751-2000 |
6,6 4,3 |
5,6 3,6 |
4,9 3,7 |
4,3 | 3,9 | 3,6 | 3,3 | 3,0 | 2,8 | 2,6 | 2,5 | 2,3 | 2,2 | 2,2 | 2,2 |
| 2001-2250 |
7,4 4,8 |
6,3 4,1 |
5,5 3,6 |
4,9 3,7 |
4,4 | 4,0 | 3,7 | 3,4 | 3,2 | 3,0 | 2,8 | 2,6 | 2,5 | 2,3 | 2,2 |
| 2251-2500 |
8,2 5,4 |
7,0 4,6 |
6,1 4,0 |
5,5 3,7 |
4,9 3,2 |
4,5 | 4,1 | 3,8 | 3,5 |
3,3 |
3,1 | 2,9 | 2,7 | 2,6 | 2,5 |
| 2751-3000 |
9,8 6,4 |
8,4 5,5 |
7,4 4,8 |
6,6 4,3 |
5,8 3,8 |
5,4 3,5 |
4,9 3,2 |
4,6 |
4,2 |
3,9 | 3,7 | 3,5 | 3,3 | 3,1 | 3,0 |
| 3001-3250 |
10,6 6,9 |
9,1 5,9 |
8,0 5,2 |
7,1 4,6 |
6,3 4,1 |
5,8 3,8 |
5,4 3,5 |
4,9 3,2 |
4,6 |
4,3 |
4,0 | 3,8 | 3,6 | 3,4 | 3,2 |
| 3251-3750 |
11,5 7,5 |
9,8 6,4 |
8,6 5,6 |
7,6 5,4 |
6,8 4,4 |
6,3 4,1 |
5,7 3,8 |
5,3 3,5 |
4,9 3,2 |
4,6 | 4,3 | 4,0 | 3,8 | 3,6 | 3,4 |
| 3501-3750 |
12,3 8,0 |
10,5 6,8 |
9,2 6,0 |
8,2 5,4 |
7,3 4,7 |
6,7 4,7 |
6,1 4,0 |
5,7 3,8 |
5,3 3,5 |
4,9 3,2 |
4,6 | 4,3 | 4,1 | 3,9 | 3,7 |
| 3751-4000 |
13,1 8,5 |
11,2 7,3 |
9,8 6,4 |
8,7 5,7 |
7,7 5,1 |
7,2 4,6 |
6,6 4,3 |
6,1 4,0 |
5,6 3,8 |
5,2 3,4 |
4,9 3,2 |
4,6 | 4,4 | 4,1 | 3,9 |
| 4001-4250 |
13,5 9,1 |
11,9 7,8 |
10,4 6,8 |
9,3 6,0 |
8,3 5,4 |
7,6 4,9 |
7,0 4,5 |
6,4 4,2 |
6,0 3,9 |
5,6 3,6 |
5,2 3,4 |
4,9 3,2 |
4,6 | 4,4 | 4,2 |
| 4501-4750 |
15,6 10,1 |
13,3 8,7 |
11,6 7,6 |
10,4 6,7 |
9,3 6,1 |
8,5 5,5 |
7,8 5,1 |
7,2 4,7 |
6,7 4,3 |
6,2 4,0 |
5,8 3,8 |
5,5 3,6 |
5,2 3,4 |
4,9 3,2 |
4,7 |
| 4751-5000 |
16,4 10,6 |
14,0 9,1 |
12,3 8,0 |
10,9 7,1 |
9,8 6,4 |
8,9 5,8 |
8,2 5,4 |
7,6 5,0 |
7,0 4,6 |
6,6 4,2 |
6,1 4,0 |
5,8 3,8 |
5,5 3,6 |
5,5 3,3 |
4,9 3,2 |
Таблица Д.2 - Сопротивление продавливанию
|
Предельная масса груза в ящике, кг |
Сопротивление продавливанию, МПа (кгс/см2), в числителе, удельное сопротивление разрыву по линии рилевки в поперечном направлении, кН/м, в знаменателе, при минимальном одном из размеров (длине, ширине и высоте), мм, не менее | |||||||||
| До 125 | 125-150 | 151-175 | 176-200 | 201-225 | 226-250 | 251-275 | 276-300 | 301-325 | 326-350 | |
| От 7,5 до 10 включ. |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
| от 11 до 15 включ. |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
| от 16 до 20 включ. |
1,5 (15,0) 12 |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
0,7 (7,0) 4 |
| от 21 до 25 включ. |
1,7 (17,0) 14 |
1,5 (15,0) 12 |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
| от 26 до 30 включ. |
2,0 (20,0) 16 |
1,7 (17,0) 14 |
1,5 (15,0) 12 |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
| от 31 до 35 включ. |
2,0 (20,0) 16 |
1,7 (17,0) 14 |
1,5 (15,0) 12 |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
| от 36 до 40 включ. |
2,0 (20,0) 16 |
1,7 (17,0) 14 |
1,5 (15,0) 12 |
1,3 (13,0) 10 |
1,3 (13,0) 10 |
1,1 (11,0) 8 |
1,1 (11,0) 8 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
0,9 (9,0) 6 |
Примечания
1 Для ящиков, предназначенных для упаковывания продукции массой менее 7,5 кг и свыше 40 кг, а также для ящиков телескопических, оберточных, футлярных и лотковых типов марку картона определяют экспериментально.
2 Ящики, у которых минимальный размер превышает 350 мм, определяют по 350 мм.
Коэффициент K1 по формуле
где F - площадь основания ящика, равная 2(l+b), см2;
L - периметр ящика, равный 2(l+b), см
l, b, h - внутренние размеры ящика - длина, ширина, высота, см.
ъПри K1 менее 6,0 сопротивление торцевому сжатию определяют по 6,0; более 20,0 - по 20,0.
С промежуточными значениями K1 до 0,5 - по меньшему значению, равному 0,5, и более - по большему.
При усилии сопротивления ящиков сжатию свыше 5000 Н, а также ящиков телескопических, оберточных, футлярных и лотковых типов значение торцевого сжатия определяют экспериментально.
